【黑果小兵独家】BCM94360Z4/BCM94360Z3 m.2 NGFF接口四天线笔记本/小主机专用黑苹果无线网卡驱动教程

【黑果小兵】BCM94360Z4/BCM94360Z3 m.2 NGFF 接口四天线笔记本/小主机黑苹果无线网卡驱动教程

BCM94360Z4 / BCM94360Z3 m.2 NGFF 四天线笔记本无线网卡

Broadcom BCM94360Z4 802.11a/g/n/ac WLAN + Bluetooth m.2 NGFF Dual Band Combination Card

Item specifics:

  • BCM94360Z4

  • 3x ant. + 1x ant. BT, MIMO 3x3

  • M.2 2630

  • 802.11ac Dual Band 802.11AC

  • 1300Mbps

  • BlueTooth 4.0

  • OS:Support macOS / Windows / linux

    WLAN: BCM4360 802.11AC

    • Vendor: 0x14E4
    • Device: 0x43A0

    BlueTooth: BCM20702

    • Vendor ID: 0x33BA
    • Product ID: 0x03E8

Broadcom BCM94360Z3 802.11a/g/n/ac WLAN + Bluetooth m.2 NGFF Dual Band Combination Card

Item specifics:

  • BCM94360Z3

  • 2x ant. + 1x ant. BT, MIMO 3x3

  • M.2 2230

  • 802.11ac Dual Band 802.11AC

  • 867Mbps

  • BlueTooth 4.0

  • OS:Support macOS / Windows / linux

    WLAN: BCM4360 802.11AC

    • Vendor: 0x14E4
    • Device: 0x43A0

    BlueTooth: BCM20702

    • Vendor ID: 0x33BA
    • Product ID: 0x03E9

BCM94360Z4 天线接法

笔记本天线的接法:

  • 建议1
    如果wifi信号差(比如金属后壳)
    j0 / j1 都接屏幕里的天线(自带的黑/白线),j2 / j3接加装的天线,但是会带来蓝牙信号不好
  • 建议2
    如果蓝牙信号差
    j0 接屏幕里的天线,j3 接屏幕里的天线,j1 / j2 接加装的天线,理论上不会对蓝牙信号造成影响

BCM94360Z3 天线接法

笔记本天线的接法:

  • j0 接屏幕里的天线,j3 接屏幕里的天线,j1 / j2 接加装的天线,理论上不会对蓝牙信号造成影响

  • macOS驱动方法【支持macOS Monterey 12.x】

    • WIFI

      • 免驱
    • 蓝牙

      • Clover驱动方法:

        • 请将 BlueToolFixup.kextBrcmBluetoothInjector.kext驱动复制进Other目录下即可
      • OpenCore驱动方法:

        • Kernel->Add->Browse,将/EFI/OC/Kexts目录下的BlueToolFixup.kextBrcmBluetoothInjector.kext 添加进列表中即可

        • 设置BlueToolFixup.kextMinKernel值为:21.00.00,意为只在macOS Monterey下生效

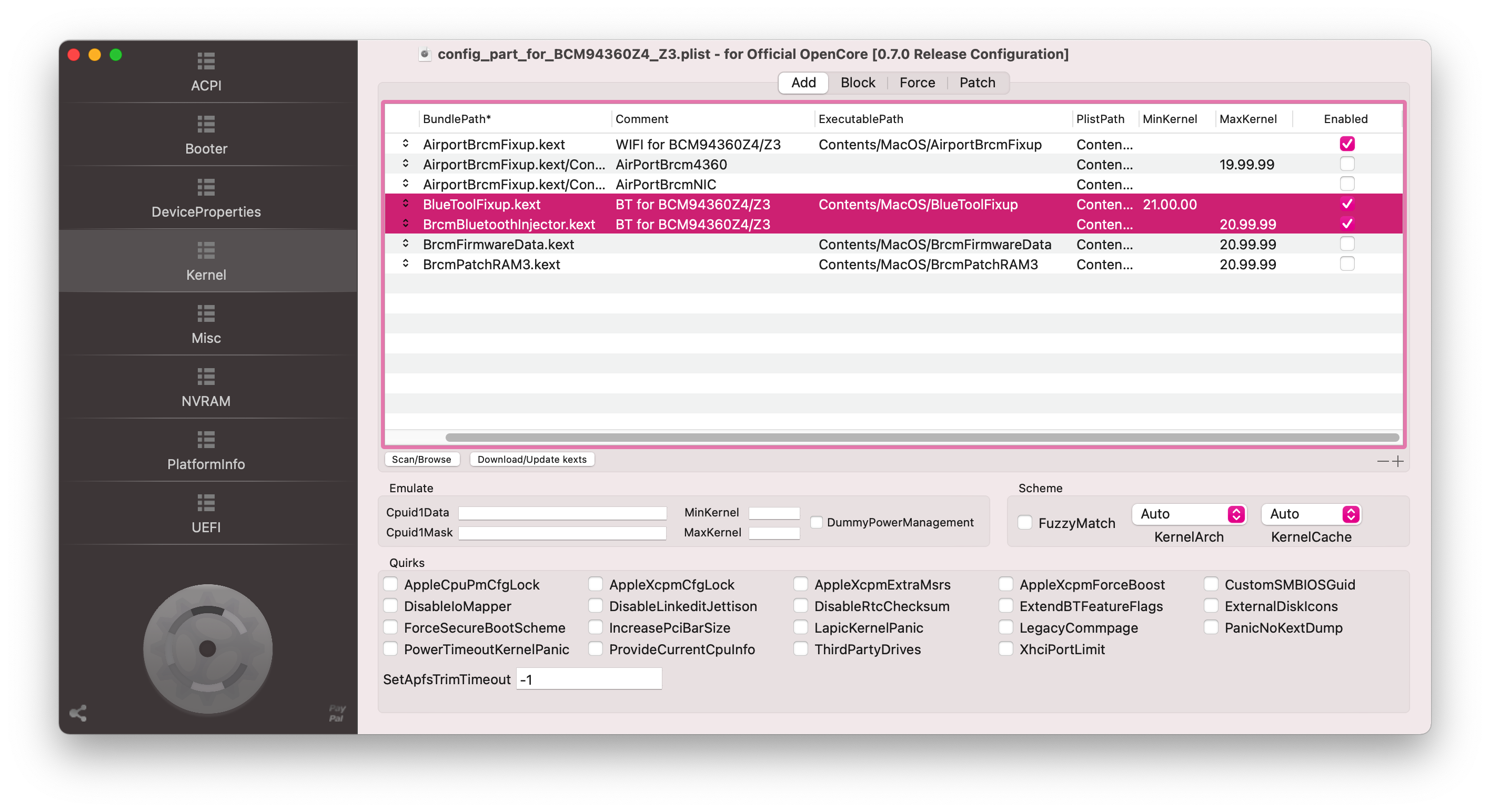

          bt1

          源码如下:

          1
          2
          3
          4
          5
          6
          7
          8
          9
          10
          11
          12
          13
          14
          15
          16
          17
          18
          19
          20
          21
          22
          23
          24
          25
          26
          27
          28
          29
          30
          31
          32
          33
          34
          35
          36
          <dict>
          <key>Arch</key>
          <string>Any</string>
          <key>BundlePath</key>
          <string>BlueToolFixup.kext</string>
          <key>Comment</key>
          <string>BT for BCM94360Z4/Z3</string>
          <key>Enabled</key>
          <true/>
          <key>ExecutablePath</key>
          <string>Contents/MacOS/BlueToolFixup</string>
          <key>MaxKernel</key>
          <string></string>
          <key>MinKernel</key>
          <string>21.00.00</string>
          <key>PlistPath</key>
          <string>Contents/Info.plist</string>
          </dict>
          <dict>
          <key>Arch</key>
          <string>Any</string>
          <key>BundlePath</key>
          <string>BrcmBluetoothInjector.kext</string>
          <key>Comment</key>
          <string>BT for BCM94360Z4/Z3</string>
          <key>Enabled</key>
          <true/>
          <key>ExecutablePath</key>
          <string></string>
          <key>MaxKernel</key>
          <string>20.99.99</string>
          <key>MinKernel</key>
          <string></string>
          <key>PlistPath</key>
          <string>Contents/Info.plist</string>
          </dict>
        • 驱动下载:BrcmPatchRAM-2.6.0-RELEASE.zip

    Windows驱动

    驱动下载:BCM94360Z4/BCM94360Z3_For_Windows_x64_Drivers_v1.0.0.3.zip

信息反馈及技术交流

  • 目前正在收集各种机型进行网卡测试,测试后,请大家提供测试结果给我,整合后会分享给大家参照。技术交流请加下方QQ群701278330 黑苹果无线网卡交流群

  • 寻求技术支持前,请打开终端,输入命令:

    1
    sh -c "$(curl -fsSL https://cdn.jsdelivr.net/gh/daliansky/Hackintosh/Tools/BCM94360Z4)"

    将截屏粘贴到群里寻求帮助。

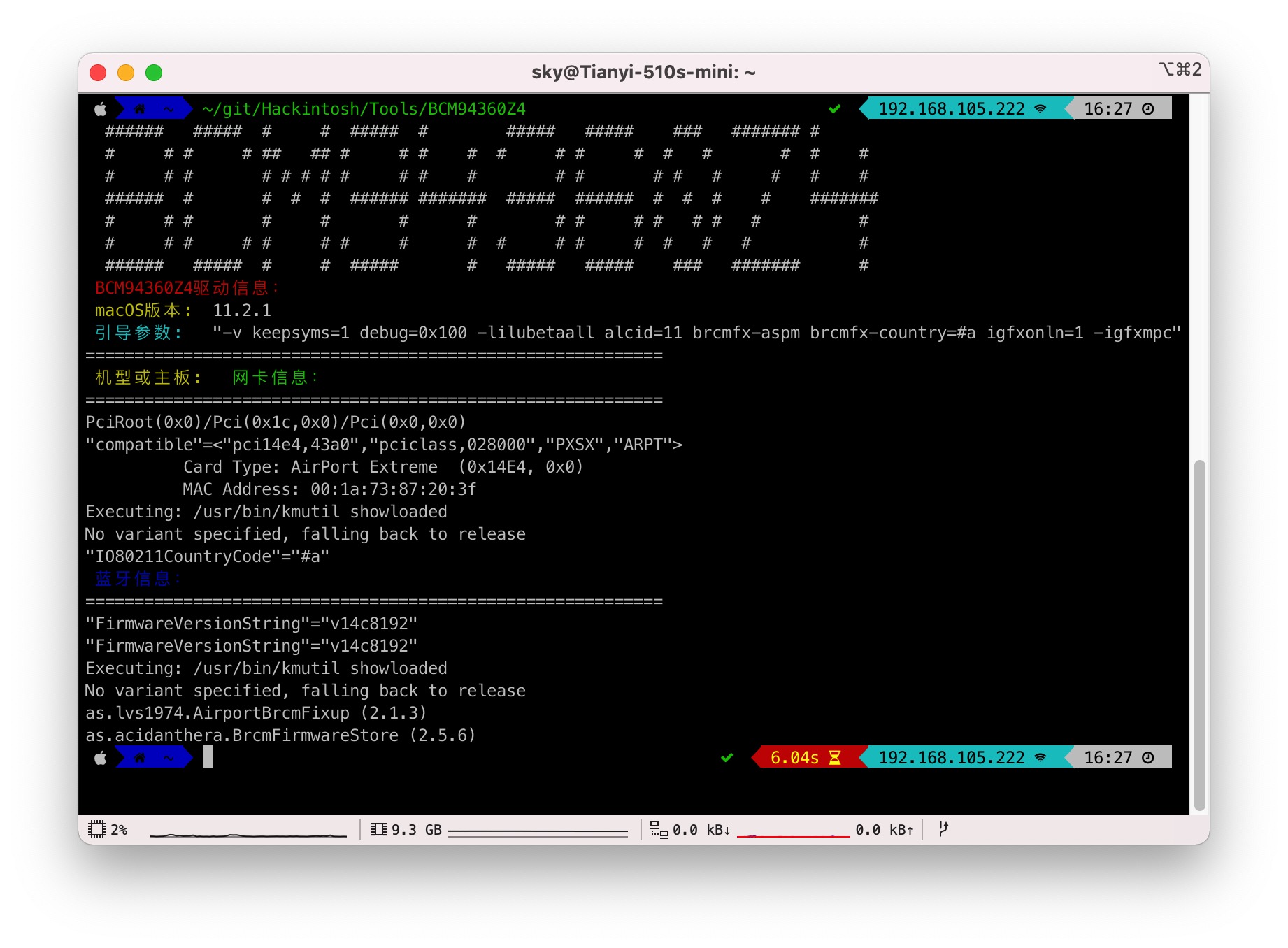

    BCM94360Z4检测

常见问题

  • 无线热点连接的骚操作
    • 苹果手机先禁用蓝牙,然后电脑端直接点击手机热点,连接成功后,苹果手机再启用蓝牙
  • 蓝牙连接问题
    • 请添加AirportBrcmFixup驱动,注入引导参数:brcmfx-aspm
  • handoff空中接力问题
    • 请于双端退出Apple ID重启电脑端重新登录Apple ID
  • 网卡死机问题
    • 请参数截屏最后一张图片做针脚屏蔽
  • 其它问题会不定期补充

产品照片

WeShop

WeShop

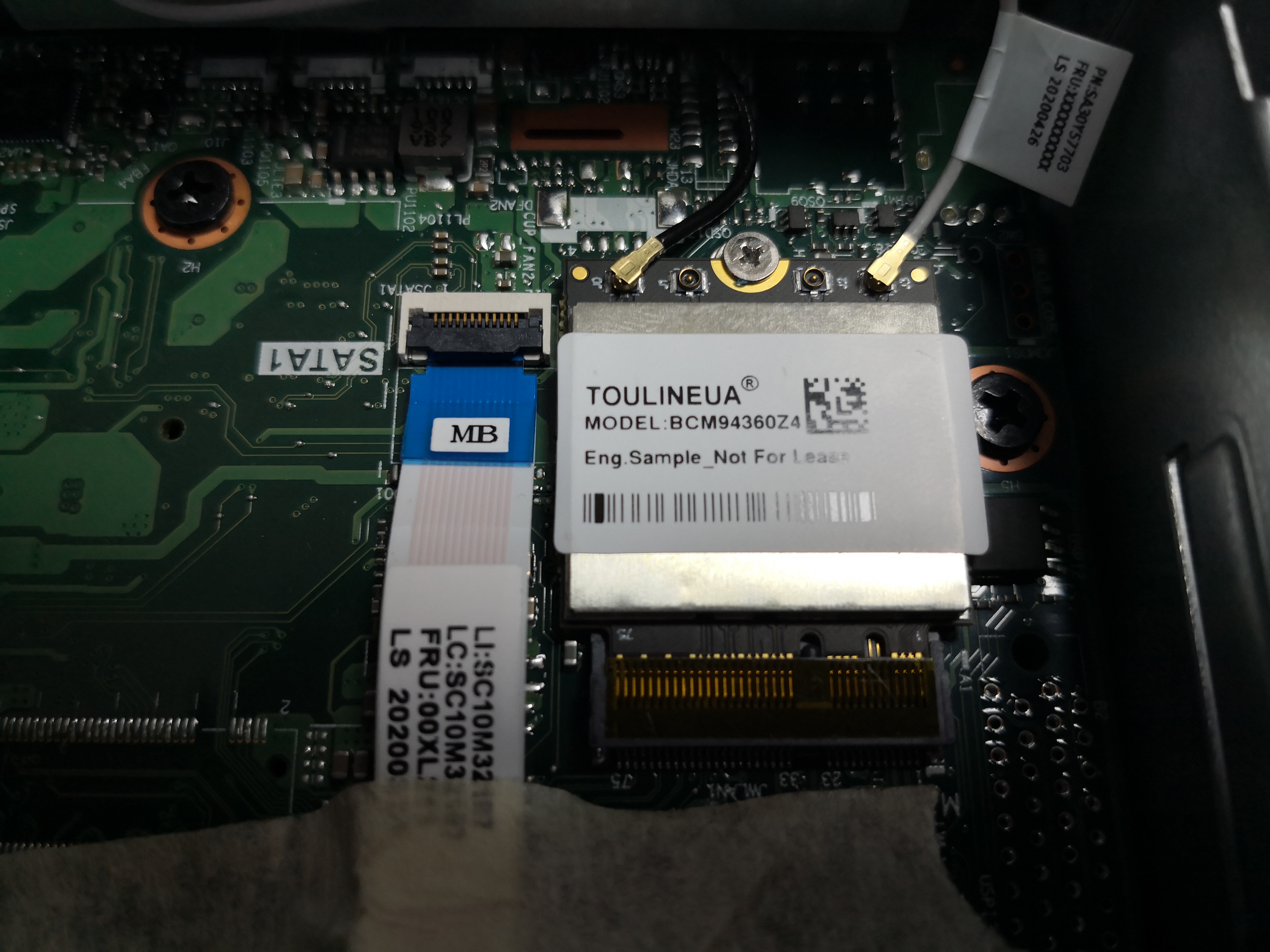

BCM94360Z4_2

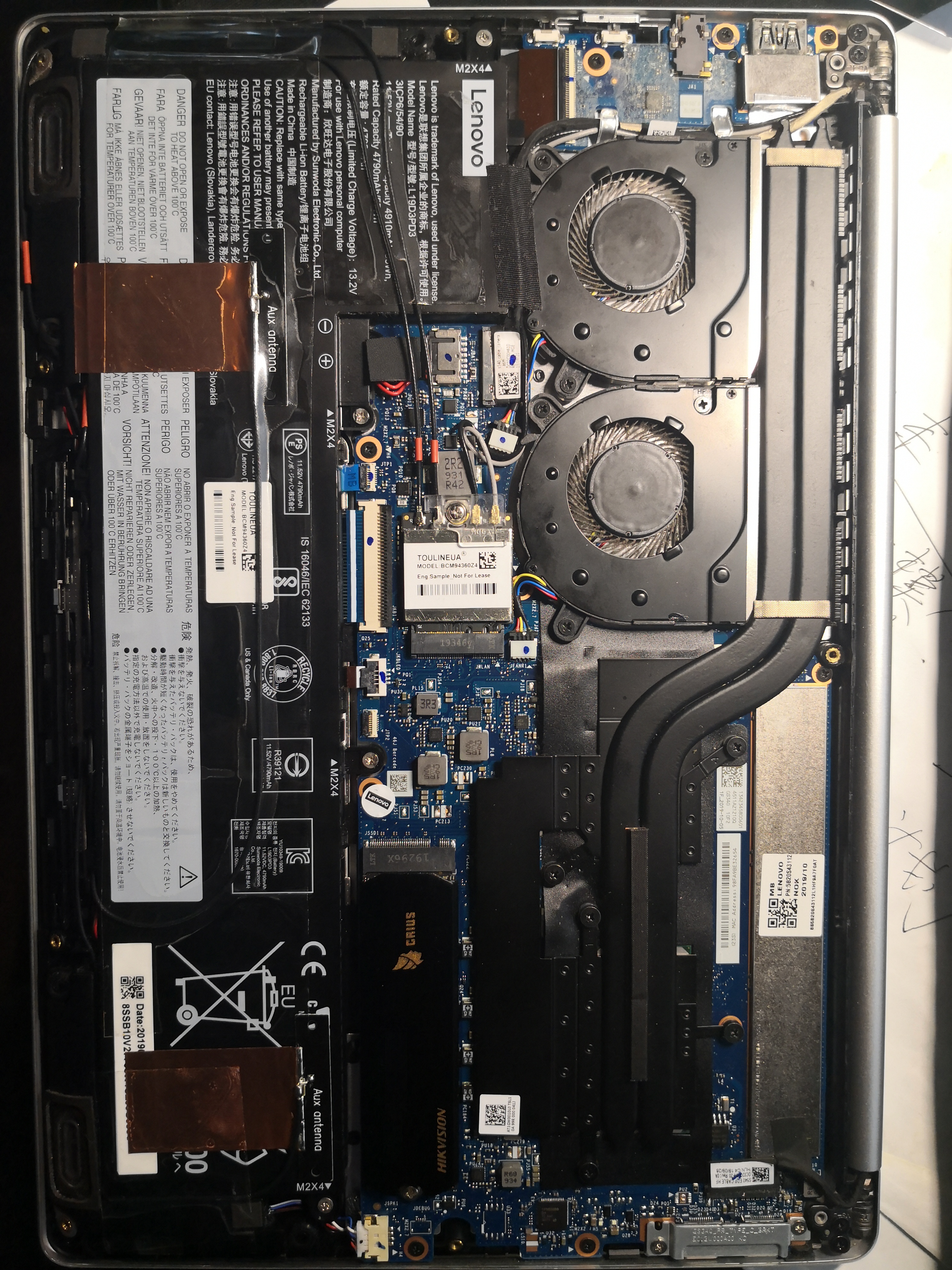

联想小新xiaoxin pro 13安装截图

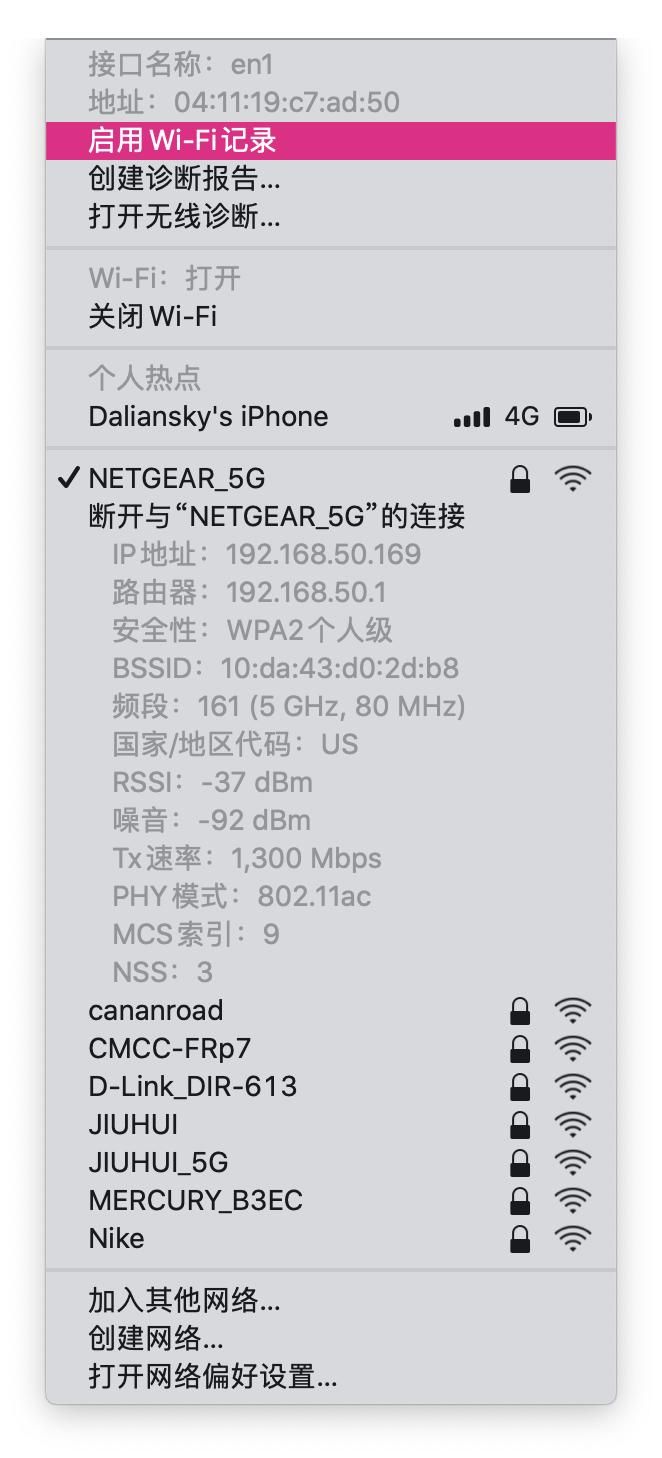

WIFI for BCM94360Z4

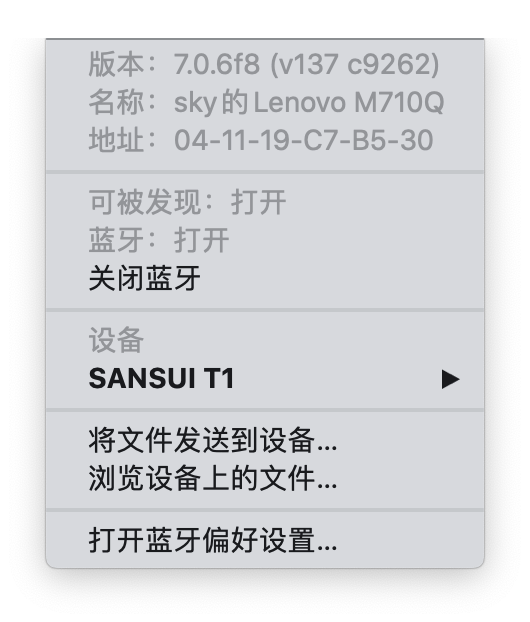

BT_Info

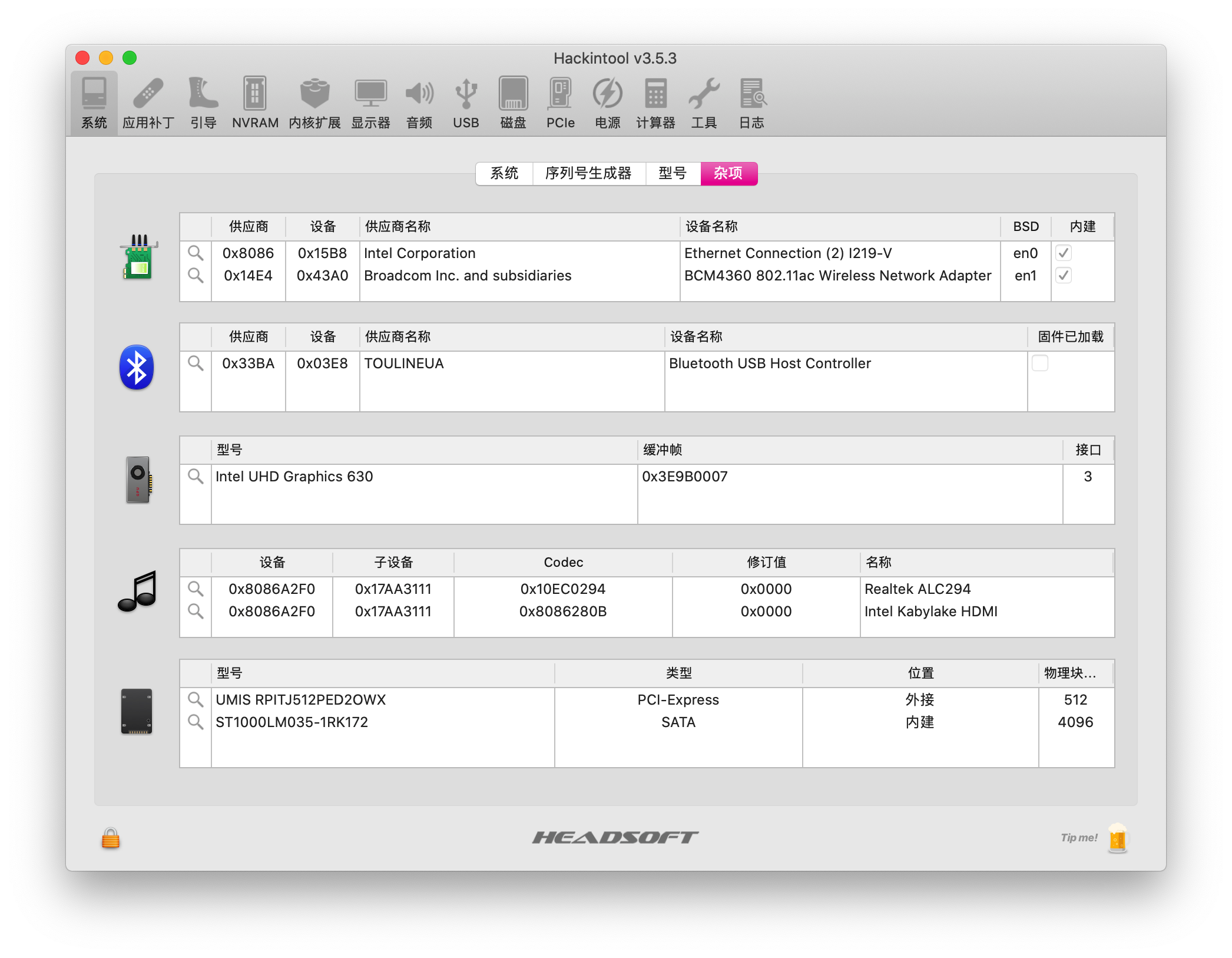

Hackintool_Misc

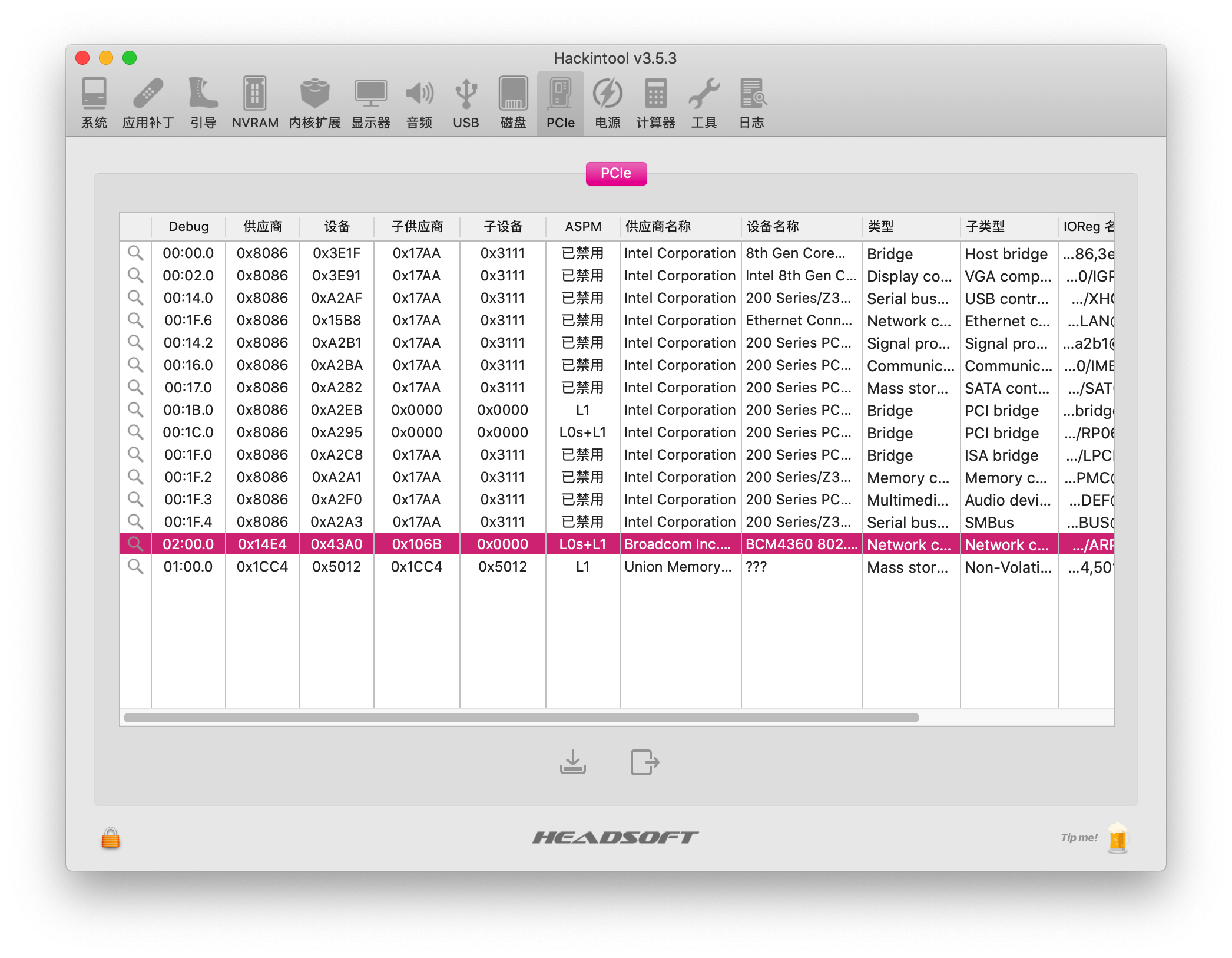

Hackintool_PCI-E

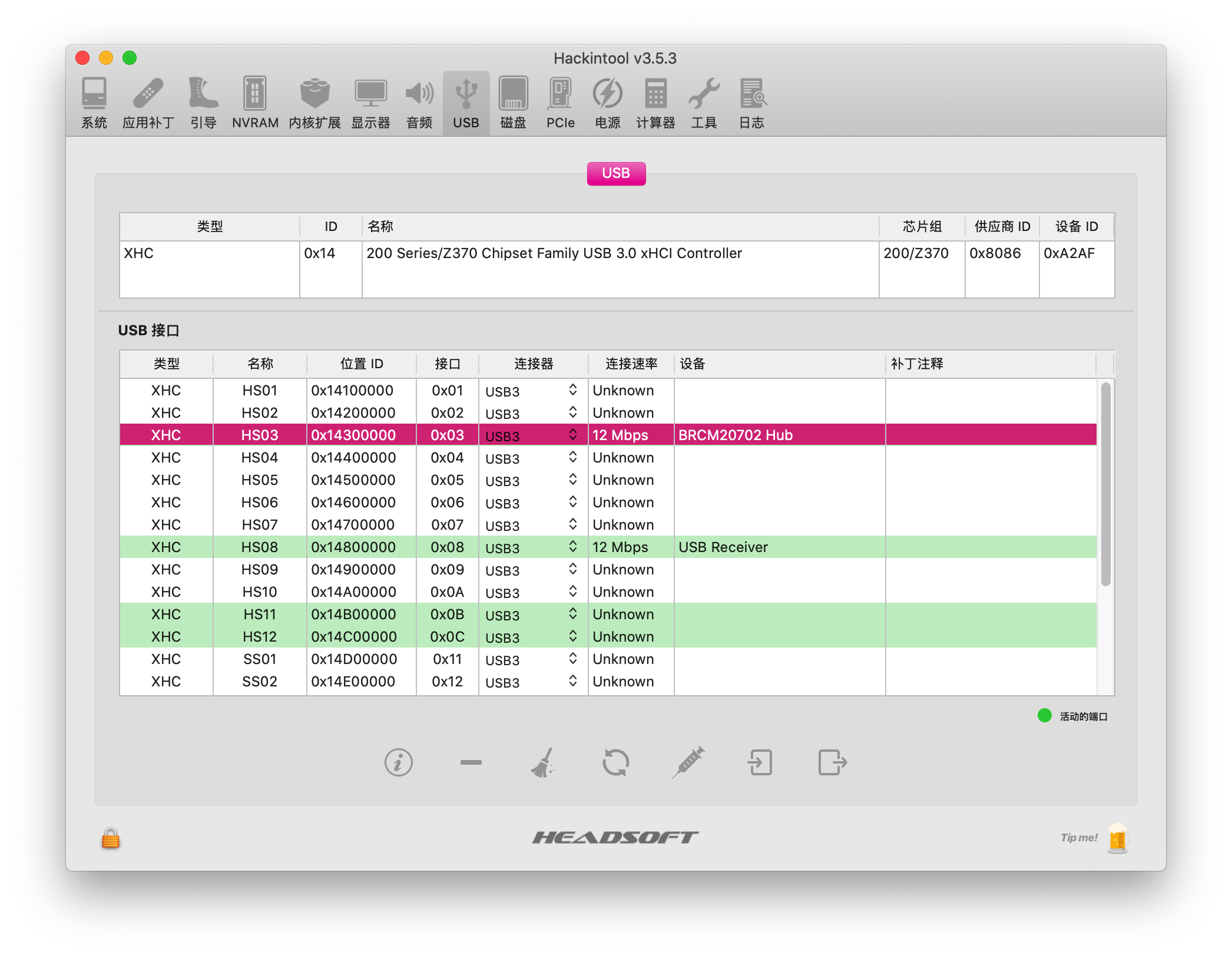

Hackintool USB BRCM20702

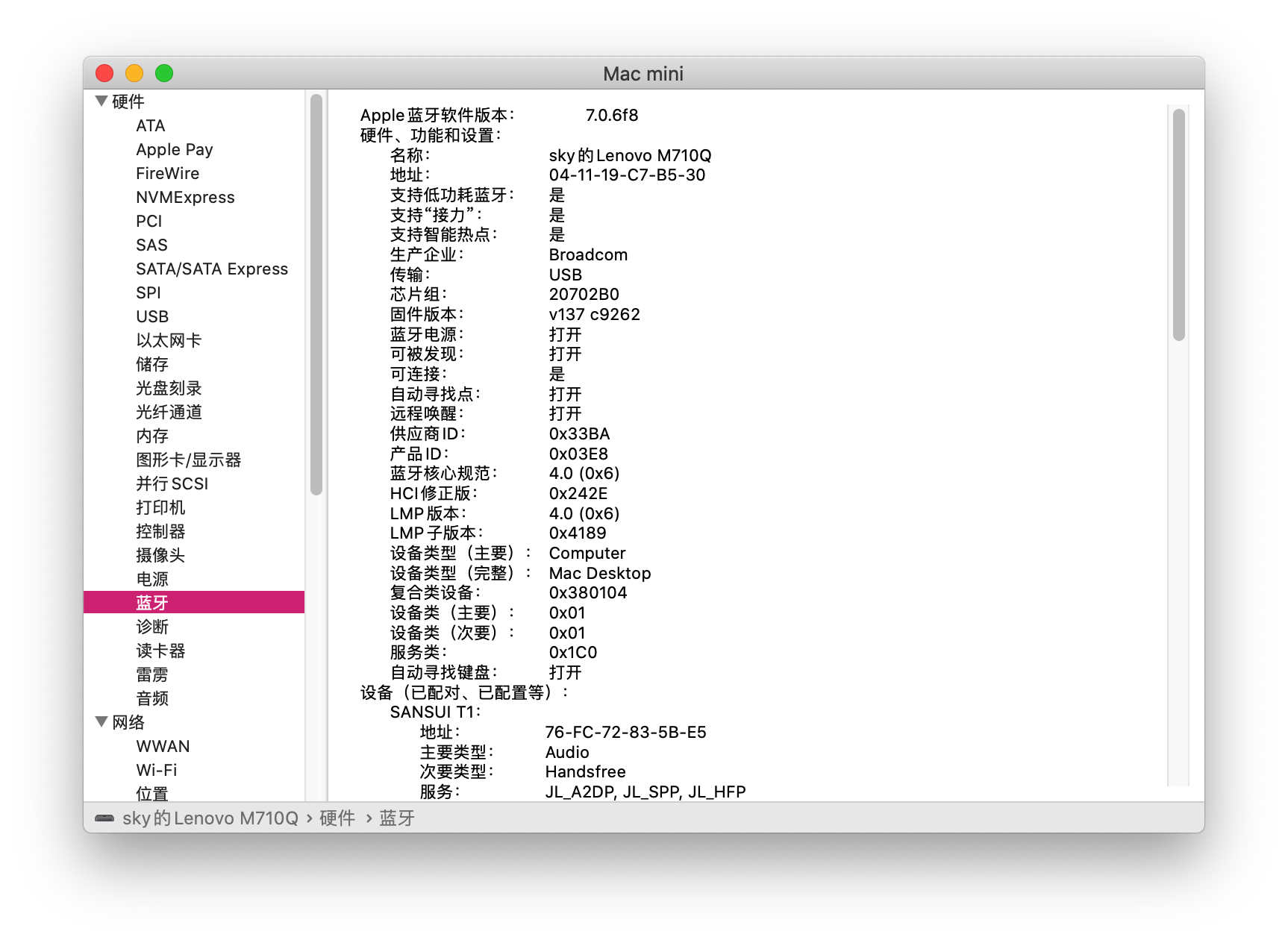

Sysinfo_BT

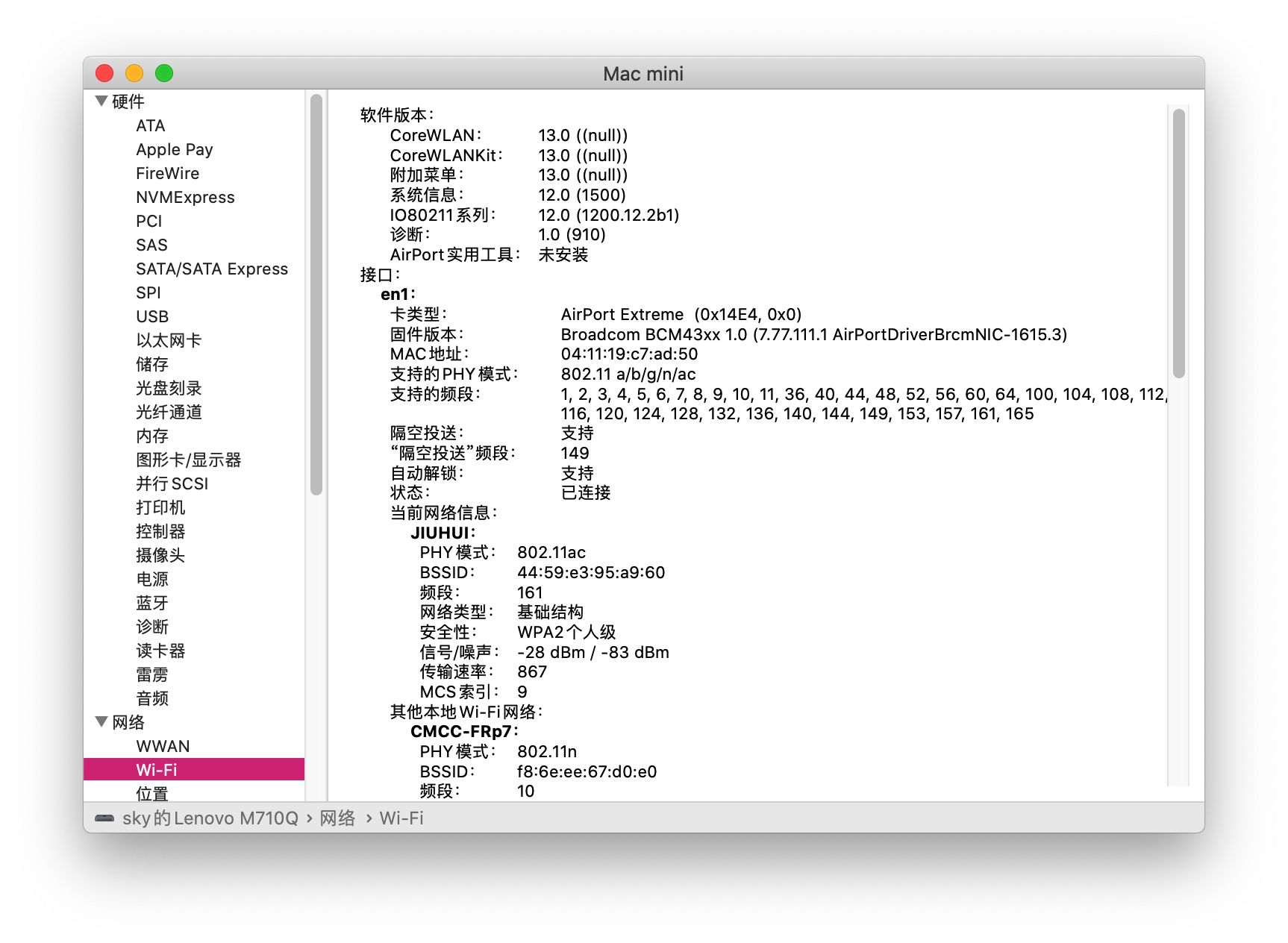

Sysinfo_WIFI

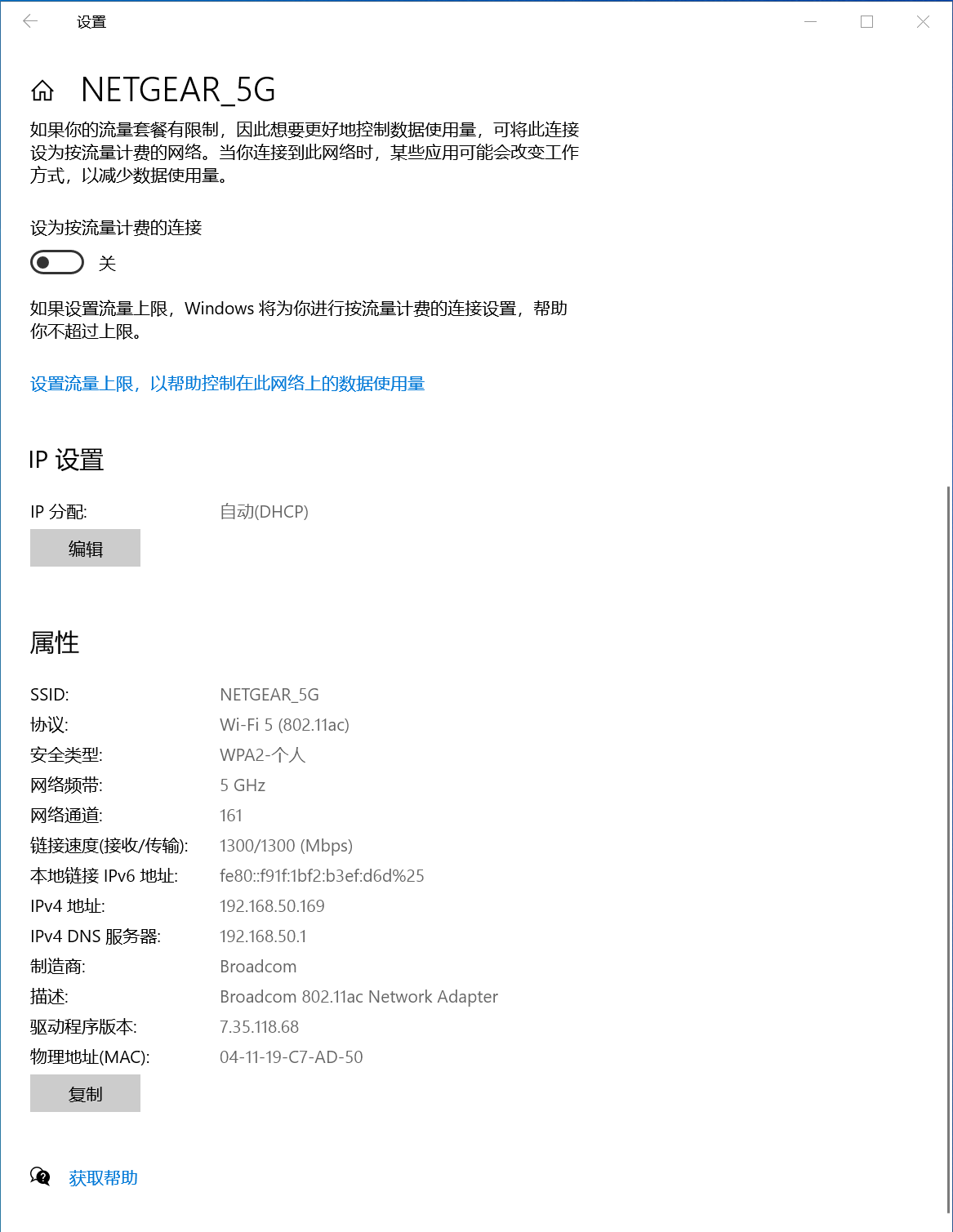

Wifi for Windows

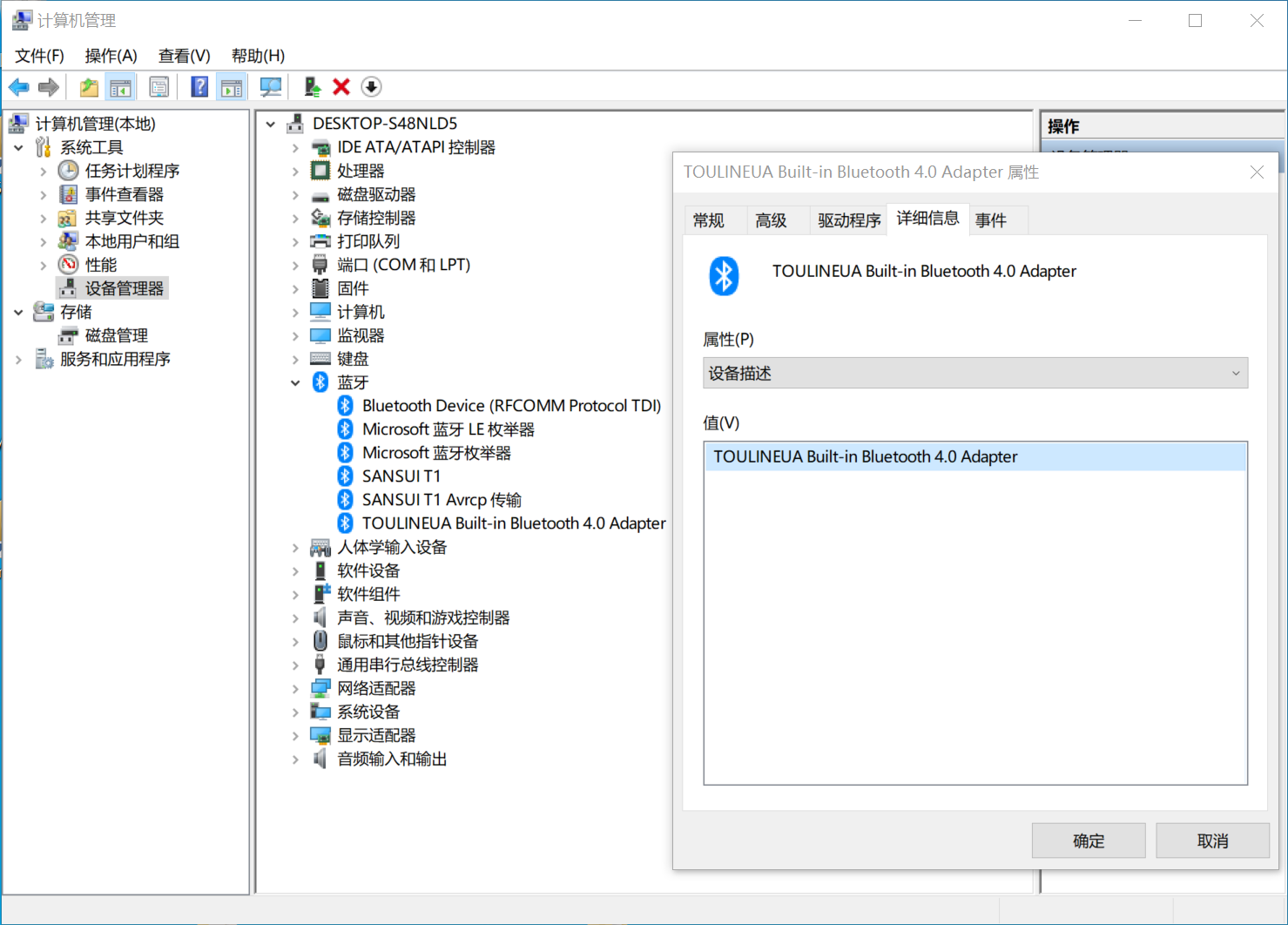

BT for Windows

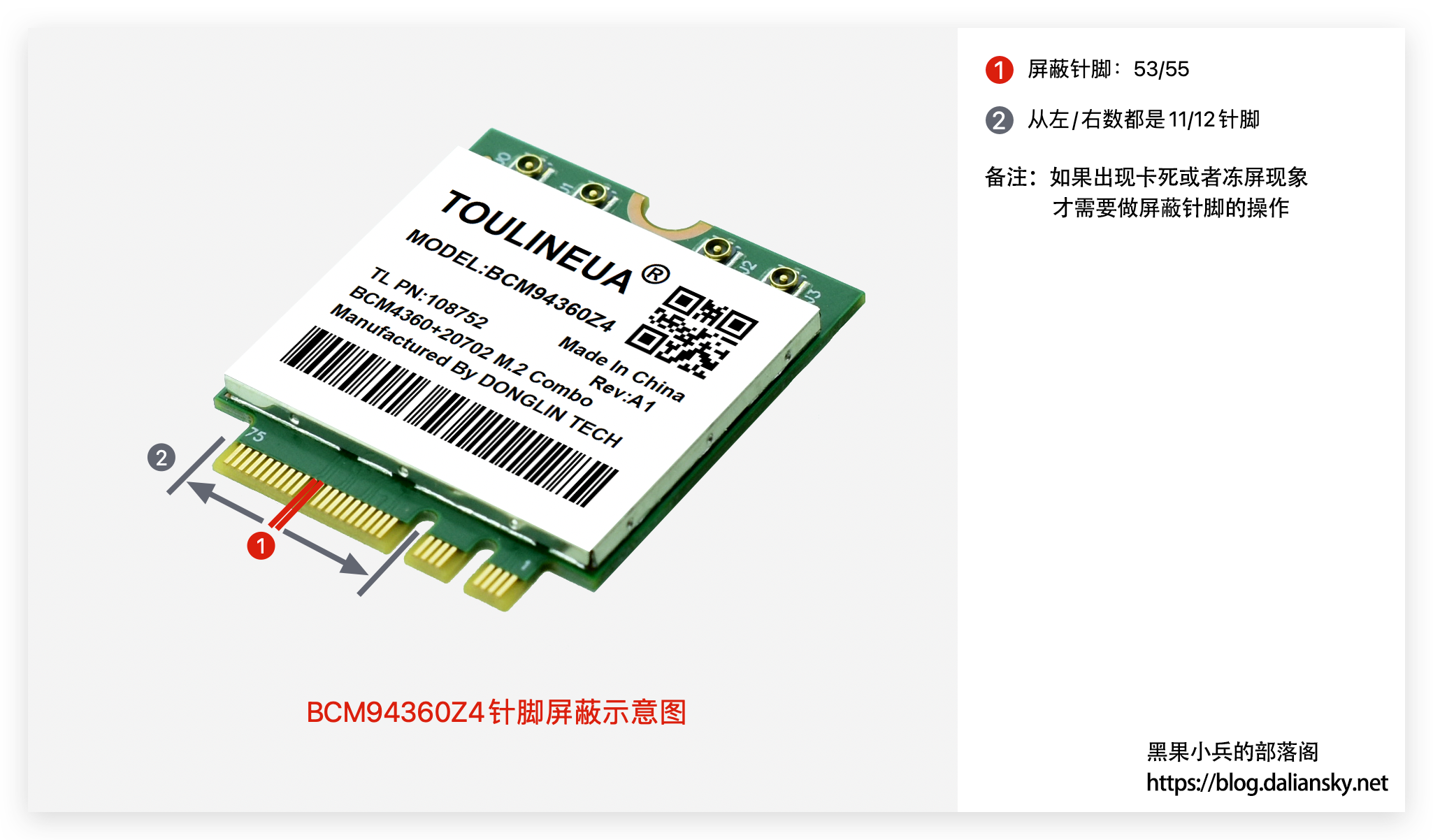

BCM94360Z4针脚屏蔽示意图
